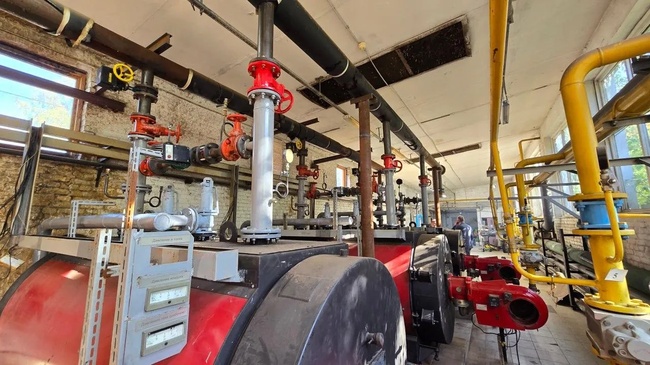

Замена старого чугунного котла на новый: что можно оставить, а что придётся переделат

Заявка почти всегда звучит одинаково: «нужно поменять котел». На деле под замену попадает не агрегат, а связка «котел — горелка — автоматика — вода — дымоход — гидравлика». Объем работ определяет не сам котел, а то, насколько старая котельная совпадает с требованиями нового. Короткий ответ: помещение, фундамент и часть трубопроводов обычно остаются; автоматика безопасности, водоподготовка и узел поддержания температуры обратной воды меняются практически всегда; судьба дымохода зависит от того, какой именно котел встает на место старого.

Ниже — разбор по элементам: что проверить до решения о замене, какие узлы реально переживают реконструкцию и где прячутся затраты, которых нет в коммерческом предложении на котел. Важная деталь для планирования: монтаж газового котла отопления в существующей котельной, как правило, оформляется как реконструкция или модернизация, а не как ремонт. Это меняет и состав проектной документации, и порядок согласований, и сроки.

Сначала ответьте на другой вопрос: менять или ремонтировать

Возраст чугунного котла сам по себе ничего не решает. Чугун не накапливает усталостные повреждения так, как сталь, секции меняются поштучно, а котлы типа «Универсал» и НИИСТУ-5 десятилетиями работают при аккуратном водном режиме. Решение принимается по фактическому состоянию, и получить его можно только измерением — визуального осмотра недостаточно, потому что критичные дефекты чугунных секций часто находятся со стороны газохода и под зольными отложениями. Базовая процедура здесь — техническое диагностирование водогрейных котлов, по результатам которого определяется остаточный ресурс и условия дальнейшей эксплуатации.

Второй вопрос, на который нужен ответ до закупки, — какое давление котел вправе держать сегодня. Паспортное значение относится к новому изделию; после многолетней работы допустимое рабочее давление может оказаться ниже, и тогда котел физически не вписывается в изменившуюся схему теплоснабжения, даже будучи целым. Это устанавливает расчет котла на прочность — и именно его результат чаще всего закрывает спор «протянет еще сезон или нет».

Ремонт обычно оправдан, когда повреждения локальны: потекли одна-две секции, сохранился каркас и обмуровка, доступны совместимые секции, а тепловая нагрузка объекта не изменилась. В этом случае ремонт газовых чугунных котлов обходится заметно дешевле реконструкции и не требует проекта и согласований с газоснабжающей организацией.

Замена становится единственным вариантом в другой ситуации: секции сняты с производства и подобрать аналог нечем; ремонт повторяется второй-третий раз за короткий срок, что говорит о системной причине — обычно о водном режиме; нагрузка объекта изменилась в разы, и котел либо не тянет, либо большую часть сезона работает короткими циклами. Отдельный случай — требование автоматизации и дистанционного контроля, которое на старой конструкции просто не реализуется.

Еще один довод, который стоит проверять расчетом, а не на слух: экономия газа. Сравнивать нужно не паспортный КПД нового котла с паспортным КПД старого, а фактический КПД действующего агрегата, полученный при режимно-наладочных испытаниях, с ожидаемым режимом работы нового. Разрыв между этими двумя парами чисел бывает и в пользу замены, и против нее.

Что в котельной обычно переживает замену котла

Три позиции из этой таблицы дают больше всего сюрпризов, и каждая по своей причине.

Фундамент чаще всего остается, но не потому, что подходит, а потому, что его дешевле переделать, чем построить заново. Новый котел почти всегда легче чугунного, так что по несущей способности запас есть. Проблема в геометрии: не совпадают опорные точки рамы и, что важнее, высотная отметка патрубков относительно существующих коллекторов. Даже небольшое расхождение по высоте означает переделку коллекторного узла, а не «подложить подкладки».

Насосная группа подбиралась под гидравлику старого котла. У чугунного секционного агрегата большой водяной объем и широкие проходные сечения, то есть малое сопротивление водяного тракта. У нового котла сопротивление выше, и вдобавок изготовитель нормирует минимальный расход через теплообменник — при его нарушении локально вскипает вода и разрушается поверхность нагрева. Поэтому существующие насосы либо остаются, либо не остаются в зависимости от расчета, а не от их внешнего состояния.

Трубопроводы обвязки сохраняются чаще всего, и это же создает главный риск первого отопительного сезона. За годы работы внутри накапливаются продукты коррозии и шлам, которые в старой системе оседали в котле с большим водяным объемом и вымывались при чистках. После замены весь этот материал уходит в новый теплообменник с узкими каналами. Промывка системы перед пуском — не формальность, а условие сохранения гарантии у большинства изготовителей.

Что придется переделать почти всегда

При реконструкции монтаж газового котла отопления почти всегда тянет за собой замену автоматики безопасности и водоподготовки. Это два узла, требования к которым у нового оборудования заведомо жестче, чем были у котла тридцатилетней давности, и именно они чаще всего не попадают в первоначальную смету.

Автоматика безопасности и КИПиА

Старые комплекты защит строились вокруг конструкции конкретного котла с атмосферной горелкой и естественной тягой. Новый котел поставляется со своим набором датчиков и собственным контроллером, и попытка «подружить» его со старой автоматикой обычно заканчивается тем, что часть защит не работает либо срабатывает ложно. Действующие автоматика безопасности и КИПиА должны перекрывать полный перечень аварийных ситуаций, который задается правилами промышленной безопасности и проектом, — обычно это как минимум:

• погасание факела горелки;
• отклонение давления газа перед горелкой выше и ниже допустимых пределов;
• падение давления воздуха перед горелкой при наддуве;
• превышение температуры воды на выходе из котла;
• падение давления или расхода воды через котел;
• нарушение разрежения в топке или отключение вентилятора.

Конкретный состав защит и алгоритмы блокировок определяет проект: они зависят от типа горелки, схемы теплоснабжения и режима работы котельной. Правила по обеспечению промышленной безопасности оборудования, работающего под избыточным давлением, утвержденные постановлением Министерства по чрезвычайным ситуациям Республики Беларусь от 27 декабря 2022 г. № 84, устанавливают требования в том числе к монтажу, реконструкции, модернизации, ремонту и наладке такого оборудования — то есть регламентируют не только эксплуатацию, но и саму замену.

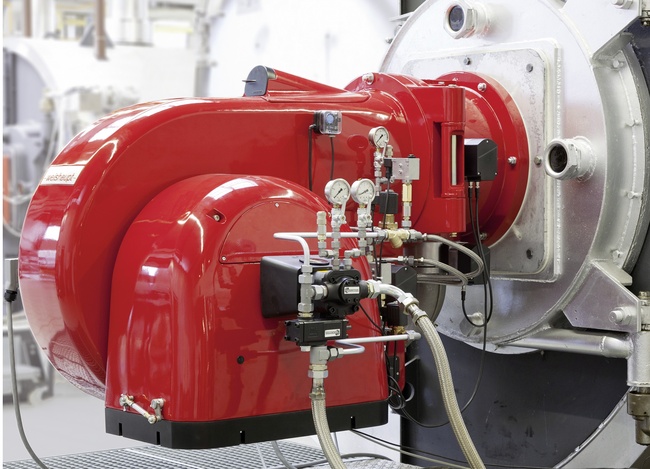

Горелка и подвод воздуха

Если старый котел работал с подовой или атмосферной горелкой на естественной тяге, а новый рассчитан на блочную наддувную, меняется физика процесса: топка переходит под избыточное давление. Отсюда два следствия, о которых вспоминают уже на пусконаладке. Первое — газоплотность топки и газохода: то, что раньше подсасывало воздух, теперь будет выбрасывать продукты сгорания в помещение. Второе — воздухообмен: объем приточного воздуха складывается из вентиляционной нормы и воздуха на горение, а расход газа при замене обычно меняется. Пересчет приточных устройств выполняется по строительным нормам на этапе проекта, а не после того, как горелка отказалась выходить на номинал.

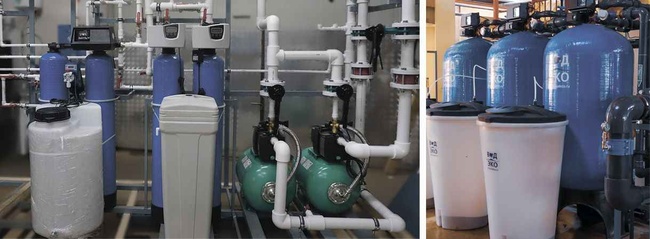

Водоподготовка

Чугунный котел прощал плохую воду по двум причинам: толстая стенка секции давала запас на прогар, а невысокие тепловые напряжения поверхности означали, что накипь нарастает медленно и снимается при очередном ремонте. У нового котла поверхность нагрева работает при существенно больших тепловых потоках, а каналы уже. Тонкий слой отложений там, где раньше требовались миллиметры, уже ухудшает теплоотвод и перегревает металл — механизм один и тот же, но порог срабатывания другой.

Поэтому химводоочистка (ХВО) при замене котла проектируется заново под конкретное оборудование: нормы по жесткости, содержанию кислорода и железа берутся из руководства изготовителя и действующих ТНПА, а не из практики предыдущих тридцати лет. Отдельно проверяется дисциплина подпитки: подпитка системы сырой водой — самая частая причина того, что новый котел приходится ремонтировать на второй-третий сезон.

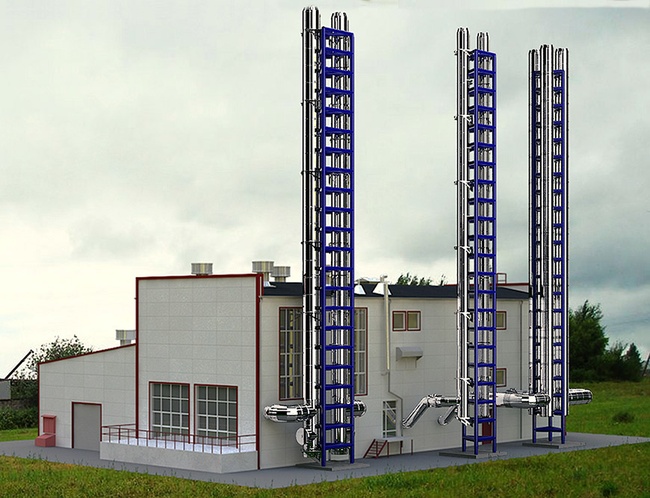

Дымоход

Дымовую трубу нужно обследовать до выбора котла, а не после монтажа. Причина в том, что новый агрегат меняет сразу два параметра: температуру уходящих газов и характер движения потока. Кирпичный ствол, спроектированный под горячие газы и естественную тягу, при более низкой температуре начинает работать в режиме конденсации — влага выпадает на внутренней поверхности, впитывается в кладку, замерзает зимой и разрушает ее изнутри. Сечение, рассчитанное под старый котел, при изменившемся расходе газов тоже может не подойти.

Практический выход обычно — гильзование ствола вкладышем из нержавеющей стали с расчетом сечения под новые параметры. Понять, выдержит ли существующая труба такую работу и в каком она состоянии сейчас, позволяет обследование дымовых труб. Для конденсационного котла требования отдельные: весь тракт должен быть кислотостойким, а конденсат — организованно отводиться и, в зависимости от объема, нейтрализоваться.

Габариты: «новый котел компактнее» — это не значит, что он встанет на место старого

Компактность нового оборудования вводит в заблуждение чаще, чем помогает. Котел действительно занимает меньше места, но геометрия подключения у него другая.

Патрубки подачи и обратки расположены иначе и нередко имеют другой диаметр и тип присоединения — вместо привычной сварки может потребоваться фланцевый узел. Фронт котла разворачивается под конкретную сторону обслуживания: дверцы открываются в определенном направлении, а блочная горелка требует места для выкатки и обслуживания перед котлом. Этот «пустой» участок пола нормируется и не может быть занят ни трубопроводами, ни шкафом автоматики.

Отдельный сюжет — как занести котел в помещение. Существующие котельные часто строились так, что оборудование монтировали до возведения стен или перекрытия. Если монтажный проем меньше габарита нового котла в сборе, в смету добавляется либо разборка проема, либо поставка котла в разобранном виде со сборкой на месте — по срокам это разные проекты.

Наконец, схема на два котла вместо одного большого решает часть вопросов с резервированием и работой в межсезонье, но требует места под коллекторы и гидравлический разделитель. Это решение принимается на этапе проекта: перекроить его после закупки оборудования уже нельзя.

Температурный режим: почему чугун прощал холодную обратку

Механизм простой. В продуктах сгорания природного газа есть водяной пар. Если стенка теплообменника холоднее температуры точки росы, пар конденсируется прямо на ней, и вместе с растворенными в нем газами образует кислую среду — металл корродирует со стороны газохода, а на влажную поверхность налипает сажа, дополнительно ухудшая теплообмен. Чугунная секция с толстой стенкой переносит это годами. Стальной котел с тонкой стенкой — нет.

Практическое следствие: у неконденсационного стального котла изготовитель задает минимально допустимую температуру воды на входе, и обеспечить ее должна гидравлика, а не оператор. Для этого в обвязку ставится узел подмеса — трехходовой клапан или рециркуляционный насос, подмешивающий горячую воду из подачи в обратную линию. Старая схема, где обратка шла в котел напрямую, для нового оборудования не годится, даже если трубы физически подходят.

С конденсационным котлом ситуация ровно обратная, и это ловушка для тех, кто переносит логику замены автоматически. Такому котлу низкая обратка нужна: без конденсации пара он не выходит на заявленные показатели и превращается в обычный котел по цене конденсационного. А температуру обратной воды задает не котел, а система отопления. Если здание отапливается чугунными радиаторами по графику 95/70, низкая обратка появится только в межсезонье. Поэтому перед выбором типа котла считается фактический температурный график системы по данным прошлых сезонов — иначе покупается функция, которая не работает большую часть года.

Сюда же относится вопрос запаса по мощности. Котел, выбранный «с запасом на будущее», в межсезонье выходит на короткие циклы включения-выключения. Каждый пуск — это продувка, розжиг и работа в переходном режиме, то есть износ горелки, повышенный расход газа и та же конденсация на непрогретых поверхностях. Запас по мощности разумнее закрывать вторым котлом или двухступенчатой горелкой, чем одним большим агрегатом.

Что имеет смысл сделать заодно, пока котельная разобрана

Есть работы, которые сами по себе замену не требуют, но при реконструкции обходятся значительно дешевле, потому что кабельные трассы, щит управления и раздел проекта делаются один раз.

Первое — погодозависимое регулирование. Котельная начинает держать температуру теплоносителя по фактической температуре наружного воздуха, а не по фиксированной уставке, что снимает перетоп в межсезонье. Второе — каскадное управление, если котлов два и больше: контроллер сам распределяет нагрузку и ротирует наработку. Третье — вывод аварийной и предупредительной сигнализации на сигнальную панель, что особенно значимо для котельных без постоянного присутствия персонала. Все это входит в автоматизацию котельной и реализуется на том же контроллере, который все равно ставится.

Ограничение тоже есть: погодозависимое регулирование дает результат только там, где есть чем регулировать — узел смешения на системе отопления, регулируемые насосы, адекватные датчики. В котельной, которая работает на один нерегулируемый контур, эффект будет заметно скромнее, и оплачивать полный комплект автоматики ради него не обязательно.

Документы: паспорт, режимная карта и проект

Замена котла с изменением типа или мощности — это не ремонт по документам, и объем бумаг здесь сопоставим с объемом монтажа. Строительные нормы по котельным (СН 4.02.04-2019) применяются при разработке проектной документации на возведение и реконструкцию котельных, то есть проект нужен до закупки оборудования, а не после. Со стороны газа действуют Правила по обеспечению промышленной безопасности в области газоснабжения, устанавливающие требования к проектированию, реконструкции, модернизации, техническому переоснащению, приемке и вводу в эксплуатацию объектов газораспределительной системы и газопотребления. Изменение расхода газа почти всегда означает обращение за техническими условиями — и это самая длинная позиция в графике.

После замены старая режимная карта недействительна: она описывала горение в другой топке с другой горелкой. Новая составляется по результатам испытаний, вместе с ней корректируются производственные инструкции и программа обучения персонала. Исполнительная документация по объекту газопотребления хранится у собственника постоянно — это не архивная формальность, а условие прохождения последующих проверок.

Отдельная ситуация возникает, когда часть старого оборудования остается в работе: второй котел, деаэратор, сосуды, бойлеры. Если паспорт на них утерян — а за тридцать лет и несколько смен ответственных это обычное дело, — оборудование нельзя предъявить к техническому освидетельствованию и включить в новую схему. Решается это через восстановление паспорта оборудования, и заниматься этим лучше параллельно с проектом, а не в момент приемки.

Порядок работ и на каком этапе подключать наладчиков

Календарный план монтажа газового котла отопления упирается обычно не в саму установку — она занимает дни, — а в согласования и сроки поставки горелок и автоматики. Разумная последовательность выглядит так:

1. Диагностика существующего котла и расчет на прочность — решение «менять или ремонтировать» принимается здесь, а не после покупки нового оборудования.
2. Обследование дымовой трубы, анализ исходной воды, замер фактических тепловых нагрузок по прошлым сезонам.
3. Запрос технических условий у газоснабжающей организации при изменении расхода газа.
4. Проект реконструкции котельной со всеми разделами: тепломеханика, газоснабжение, автоматизация, вентиляция, водоподготовка.
5. Заказ оборудования — с поправкой на то, что срок поставки горелки и щита автоматики часто длиннее срока монтажных работ.
6. Демонтаж старого котла, подготовка фундамента, монтаж, обвязка, узел подмеса, ХВО.
7. Промывка системы, опрессовка, заполнение подготовленной водой.
8. Пусконаладка и режимно-наладочные испытания котлов с составлением режимной карты.
9. Приемка, корректировка инструкций, обучение персонала, оформление допуска к эксплуатации.

Ключевой момент — пункт, на котором подключаются наладчики. Их привлечение на девятом шаге, когда все смонтировано, приводит к типовому результату: оборудование установлено правильно, но выйти на проектные параметры не может, потому что ошибка заложена в гидравлической схеме или в подборе сечения дымохода. Наладочная организация, участвующая на этапе проекта, эти вещи видит на чертеже. Переделывать их после сварки — отдельный бюджет и потерянный отопительный сезон.

Эксплуатация после пуска ведется по правилам технической эксплуатации теплоустановок и тепловых сетей потребителей (ТКП 458 в действующей редакции): именно они определяют объем испытаний, состав документации и требования к персоналу.

С чего начать

Если решение о замене еще не принято, начинать имеет смысл не с подбора котла, а с двух измерений: фактического состояния существующего оборудования и фактических нагрузок объекта. По их результатам становится понятно, идет речь о ремонте, о замене котла или о реконструкции котельной целиком — и только тогда бюджет считается по реальному объему работ. Для объектов в Минске и области можно заказать выезд специалиста и получить оценку состояния котельной с перечнем того, что сохраняется, а что пойдет под замену.

Такая оценка на входе обычно стоит долей процента от стоимости реконструкции, но именно она определяет, войдет ли проект в согласованный бюджет или соберет все переделки из этой статьи по ходу работ.

Нормативные документы, упомянутые в статье

• Правила по обеспечению промышленной безопасности оборудования, работающего под избыточным давлением (постановление МЧС Республики Беларусь от 27.12.2022 № 84).
• Правила по обеспечению промышленной безопасности в области газоснабжения Республики Беларусь.
• СН 4.02.04-2019 «Котельные».
• ТКП 458 «Правила технической эксплуатации теплоустановок и тепловых сетей потребителей».
