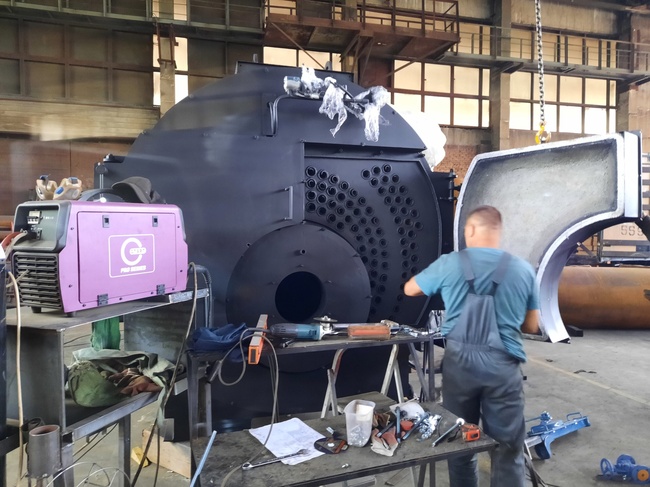

Течь жаротрубного котла далеко не всегда связана с естественным износом оборудования. На практике нередко встречаются случаи, когда повреждения появляются уже через 2–4 года эксплуатации. Чаще всего причиной становится не заводской дефект, а нарушение теплообмена внутри котла, вызванное образованием накипи, накоплением осадка и локальным перегревом металла.
Опыт обслуживания промышленных котельных показывает, что большинство подобных повреждений обнаруживается во время ремонта или подготовки оборудования к химической очистке. При этом течи возникают преимущественно в местах приварки дымогарных труб к трубным доскам, а также в зонах, испытывающих повышенные температурные нагрузки.

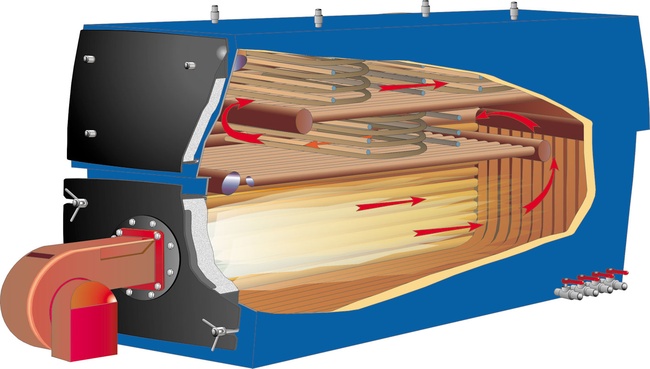

Как устроен жаротрубный котел
Жаротрубный котел представляет собой цилиндрический корпус, внутри которого расположены жаровая и дымогарные трубы. По ним проходят продукты сгорания топлива, отдавая тепловую энергию воде, находящейся в межтрубном пространстве.
Для повышения эффективности теплообмена дымовые газы проходят несколько ходов внутри котла. Сначала они движутся по жаровой трубе, затем меняют направление и проходят через дымогарные трубы. После передачи тепла теплоносителю охлажденные газы удаляются через дымоход.
Жаровая труба, дымогарные трубы и обечайка котла соединяются с передней и задней трубными досками при помощи сварки. В результате формируется единая жесткая конструкция, воспринимающая как внутреннее давление, так и температурные нагрузки.
Именно трубные доски относятся к наиболее нагруженным элементам жаротрубного котла и чаще всего становятся местом появления дефектов.
Почему в жаротрубных котлах образуется накипь
Для котельного оборудования существуют строгие требования к качеству подпиточной и котловой воды. Однако на практике полностью соблюдать нормативные показатели удается не всегда.
Даже при наличии системы водоподготовки в воду могут попадать соли жесткости, механические примеси и продукты коррозии. В процессе нагрева растворенные вещества выпадают в осадок и оседают на внутренних поверхностях нагрева.

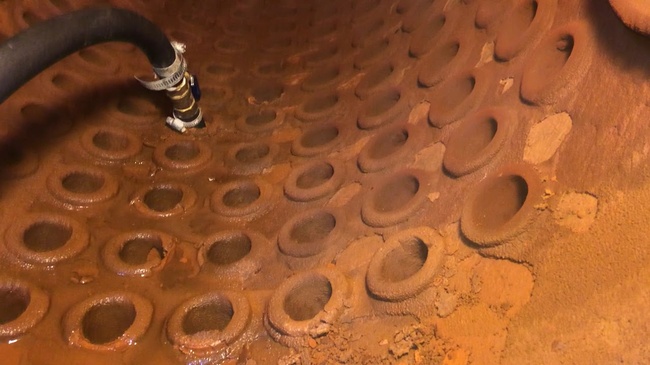

Особенность жаротрубных котлов заключается в том, что накипь распределяется неравномерно. На поверхности дымогарных труб обычно образуется сравнительно равномерный слой отложений, тогда как возле трубных досок концентрация накипи значительно выше.
Причина связана с конструкцией узла крепления дымогарной трубы.
Почему течь появляется именно возле трубной доски
Толщина трубной доски обычно составляет 13–16 мм. Для установки дымогарной трубы в ней выполняется отверстие диаметром немного больше наружного диаметра трубы. После монтажа труба приваривается к трубной доске с лицевой стороны.
Между наружной поверхностью трубы и стенкой отверстия остается небольшой технологический зазор. Во время эксплуатации мельчайшие частицы накипи постепенно проникают в это пространство и уплотняются.
В результате образуется зона с резко ухудшенной теплопередачей.
Тепло, поступающее от дымовых газов, перестает эффективно отводиться водой. Температура металла в районе сварного соединения начинает расти, а сам сварочный шов работает в условиях постоянного локального перегрева.
Длительное воздействие повышенной температуры приводит к изменению структуры металла, снижению его пластичности и увеличению хрупкости. Через некоторое время появляются микротрещины, которые постепенно развиваются в полноценную течь.
Именно поэтому большинство повреждений жаротрубных котлов локализуется в местах приварки дымогарных труб к трубным доскам.
Как осадок на дне котла влияет на срок службы оборудования
Даже при работе системы химводоподготовки полностью исключить образование нерастворимого осадка невозможно.
За несколько лет эксплуатации на дне котла постепенно накапливаются продукты коррозии, механические примеси и минеральные отложения. В отдельных случаях толщина такого слоя достигает 10–15 см и более.
Наиболее серьезная проблема возникает тогда, когда нижние дымогарные трубы оказываются частично или полностью погружены в плотный слой осадка.
Фактически трубы теряют контакт с водой, которая должна обеспечивать их охлаждение. Вместо эффективного отвода тепла возникает локальный перегрев металла. В результате увеличиваются температурные напряжения в трубной доске и сварных соединениях.
Именно по этой причине на практике часто наблюдаются течи нижних рядов дымогарных труб и повреждения трубных досок в нижней части котла.
Дополнительную сложность создает то, что плотный донный осадок крайне медленно размывается и удаляется даже во время химической очистки.
Какие факторы дополнительно ускоряют разрушение котла
Опыт эксплуатации показывает, что образование накипи является лишь одной из причин повреждений.
Наиболее опасными факторами считаются:
- недостаточная водоподготовка и связанный с ней перегрев поверхностей нагрева;
- нарушение температурных режимов работы;
- слишком быстрый нагрев холодного котла;
- резкое охлаждение оборудования после остановки;
- коррозия со стороны дымовых газов при несоблюдении температуры точки росы;
- ограничение температурного расширения корпуса котла из-за ошибок монтажа.
Каждый из этих факторов сам по себе способен создавать дополнительные напряжения в металле. В сочетании с накипью риск возникновения течей возрастает многократно.
Почему не всякая химическая очистка оказывается эффективной
Распространено мнение, что для удаления накипи достаточно заполнить котел раствором реагента и выдержать его определенное время.
Опыт применения этой методики указывает на стабильно низкое качество результатов.
Во время растворения накипи реагент быстро расходуется в непосредственной близости от поверхности отложений. Если жидкость остается неподвижной, свежий раствор не поступает к месту реакции. Скорость растворения резко снижается, а часть отложений остается на трубных досках и в труднодоступных зонах.
Особенно часто эта проблема возникает возле мест приварки дымогарных труб, где как раз и формируются наиболее опасные участки накипи.
Поэтому промывка промышленных котлов должна обеспечивать не только химическое воздействие реагента, но и создание устойчивого гидродинамического потока внутри оборудования.
Какой режим циркуляции обеспечивает качественную очистку
Для эффективного удаления накипи требуется постоянное перемещение промывочного раствора через все зоны котла.
Наиболее эффективной считается схема, при которой раствор подается через верхнюю часть котла и удаляется через нижние точки дренажа. Дополнительно используется реверс потока, позволяющий периодически менять направление движения жидкости.
Такой режим способствует размыванию отложений возле трубных досок, улучшает доставку реагента к поверхности накипи и ускоряет удаление продуктов химической реакции.
Чем ближе характеристики потока к турбулентному режиму течения, тем выше эффективность очистки.
По этой причине большое значение имеют напорные характеристики промывочного насоса. Недостаточная скорость циркуляции может привести к тому, что часть накипи останется внутри котла даже после завершения промывки.
Какие параметры важны при промывке жаротрубных котлов
Эффективность очистки зависит от выполнения комплекса обязательных условий:
- организовывать циркуляцию раствора по диагональной схеме;
- использовать реверсный узел для изменения направления потока;
- применять насосы с напором не менее 50 метров;
- обеспечивать циркуляцию на уровне 6–8 водяных объемов котла в час;
- использовать специализированные реагенты для удаления котловой накипи;
- применять ингибиторы коррозии, ограничивающие воздействие реагента на металл;
- после завершения очистки удалять нерастворимый осадок из нижней части котла;
- выполнять контрольный осмотр трубных досок после завершения работ.
Только соблюдение всех перечисленных требований позволяет гарантировать удаление отложений из наиболее проблемных зон.
Нужна ли промывка жаротрубного котла при исправной водоподготовке
Даже качественная система водоподготовки не обеспечивает абсолютную защиту от образования отложений.
Со временем в котле неизбежно накапливаются продукты коррозии, механические примеси и остаточные соли жесткости. Их количество может быть небольшим, однако именно в районе трубных досок даже тонкий слой накипи может привести к локальному перегреву сварных соединений.
Поэтому промывка промышленных котлов остается важным элементом технического обслуживания независимо от наличия системы ХВП.
Стоимость профилактической очистки несопоставимо ниже расходов на ремонт трубной доски, замену дымогарных труб или устранение аварийной течи.
Что позволяет продлить срок службы жаротрубного котла
Наибольший срок службы демонстрируют котлы, в которых одновременно контролируются качество воды, режимы эксплуатации и состояние поверхностей нагрева.
Регулярная диагностика, своевременное удаление накипи, контроль донных отложений и правильная организация химической очистки позволяют предотвратить локальный перегрев металла. Именно перегрев, а не возраст оборудования, в большинстве случаев становится основной причиной течей трубных досок и разрушения сварных соединений в жаротрубных котлах.
