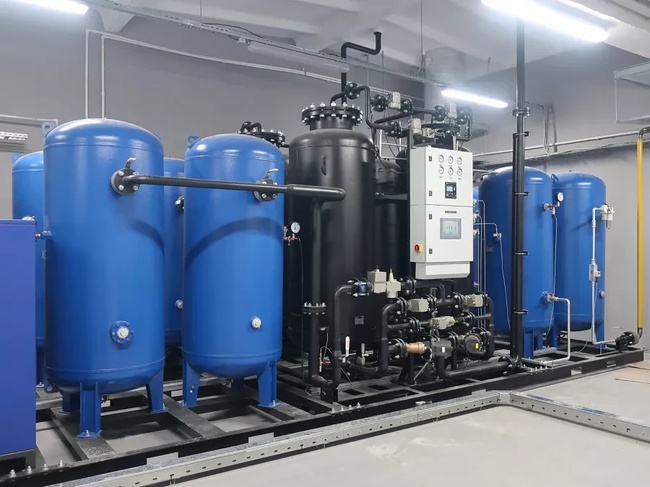

Сосуды под давлением относятся к категории оборудования повышенной опасности, поскольку их разрушение всегда носит не локальный, а системный характер. Энергия сжатой среды при разгерметизации высвобождается мгновенно, что приводит не только к механическим повреждениям, но и к вторичным аварийным факторам — пожарам, выбросам токсичных веществ, остановке технологических цепочек. Критичность дефектов определяется тем, что многие из них длительное время развиваются скрыто, не влияя на работоспособность до достижения предельного состояния. Основные риски связаны с потерей прочности оболочки, нарушением герметичности, деградацией несущих элементов. Даже частичное снижение толщины стенки или локальная концентрация напряжений способны изменить расчетную схему работы сосуда. Именно поэтому техническое диагностирование и методы неразрушающего контроля являются ключевым инструментом управления промышленной безопасностью и обязательной частью диагностирования сосудов работающих под давлением.
Классификация дефектов сосудов под давлением
Нарушения сосудов под давлением целесообразно рассматривать не по внешним признакам, а по причинам возникновения, поскольку именно они определяют динамику развития повреждений и выбор методов контроля. Эксплуатационные дефекты формируются в процессе работы оборудования под воздействием давления, температуры, рабочей среды. Производственные дефекты закладываются на стадии изготовления и монтажа и могут проявляться спустя годы эксплуатации. Коррозионные проявления связаны с электрохимическими и химическими процессами взаимодействия материала с рабочей средой и окружающей атмосферой. Усталостные дефекты возникают вследствие многократных циклов нагружения, даже если расчетные напряжения не превышают допустимых значений. Отдельную группу составляют дефекты сварных соединений, поскольку сварной шов является зоной структурной и напряженной неоднородности.
Коррозионные повреждения

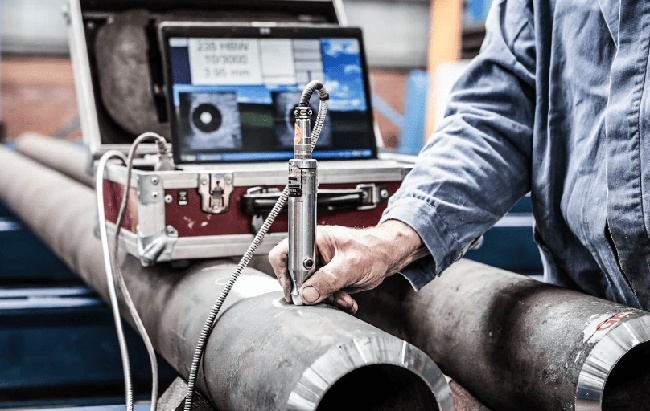

Равномерная коррозия стенки характеризуется постепенным и относительно однородным снижением толщины металла. Опасность этого заключается в том, что визуально сосуд может выглядеть исправным, тогда как фактическая несущая способность уже не соответствует расчетной. Язвенная (локальная) коррозия формирует глубокие очаги с резкой концентрацией напряжений, что существенно снижает запас прочности даже при небольшой общей потере металла. Коррозионное растрескивание развивается при сочетании агрессивной среды, растягивающих напряжений, отличается быстрым переходом от микротрещин к сквозному разрушению. Выявление коррозионных повреждений начинается с визуально-измерительного контроля, позволяющего зафиксировать внешние признаки и зоны риска. Ультразвуковая толщинометрия применяется для количественной оценки остаточной толщины стенки и выявления локальных утонений. Капиллярный контроль используется для обнаружения поверхностных трещин, коррозионных очагов, недоступных визуальному осмотру, особенно в зонах сложной геометрии.
Трещины и усталостные разрушения
Термоусталостные трещины возникают при циклических температурных воздействиях, когда неоднородный нагрев вызывает переменные тепловые напряжения. Трещины от циклических нагрузок формируются при повторяющихся изменениях давления, даже если амплитуда нагрузок находится в пределах допуска. Хрупкое разрушение характерно для работы при пониженных температурах или при деградации металла и опасно отсутствием выраженной стадии пластической деформации. Магнитопорошковый контроль эффективен для выявления поверхностных или приповерхностных трещин в ферромагнитных материалах. Ультразвуковая дефектоскопия позволяет обнаруживать внутренние трещины, оценивать их протяженность. Метод акустической эмиссии применяется для мониторинга активных дефектов, фиксируя энергию, выделяемую при развитии трещин под нагрузкой, что особенно ценно при обследовании без вывода оборудования из эксплуатации.
Дефекты сварных соединений
Непровары снижают эффективную площадь сечения шва и создают очаги концентрации напряжений. Пористость приводит к снижению плотности металла шва и ухудшает его усталостную прочность. Шлаковые включения нарушают однородность структуры и могут служить инициаторами трещин. Подрезы ослабляют переход от шва к основному металлу и резко снижают сопротивление циклическим нагрузкам. Радиографический контроль обеспечивает выявление внутренних несплошностей сварных соединений, включая поры и включения. УЗК сварных швов используется для оценки сплошности и геометрии шва, особенно при большой толщине металла. Визуальный контроль позволяет своевременно выявлять поверхностные дефекты и нарушения формы шва, которые могут стать причиной ускоренного разрушения.
Деформации и потеря геометрии
Выпучивание стенки свидетельствует о превышении допустимых напряжений и снижении устойчивости оболочки. Овальность изменяет распределение напряжений и может привести к локальному перегрузу. Локальные вмятины создают зоны повышенных напряжений, а смещение элементов нарушает расчетную схему восприятия нагрузок. Геодезические измерения позволяют фиксировать изменения формы и положения элементов во времени. Контроль размеров с использованием шаблонов применяется для оценки локальных отклонений геометрии. Лазерное сканирование обеспечивает высокоточную трехмерную модель сосуда, позволяет выявлять даже незначительные деформации, критичные при длительной эксплуатации.
Эрозионный износ и механические повреждения
Истончение в зонах потока возникает при высоких скоростях рабочей среды и наличии твердых включений. Абразивный износ ускоряет потерю металла и часто развивается неравномерно. Повреждения при ремонте могут быть следствием некорректных технологических операций, долгое время оставаться незамеченными. Толщинометрия используется для контроля остаточной толщины в зонах повышенного риска. Эндоскопия позволяет визуально оценивать внутренние поверхности без вскрытия оборудования. Анализ зон повышенного риска основан на сопоставлении режимов эксплуатации и конструктивных особенностей сосуда.
Дефекты арматуры и элементов оснащения
Утечки через фланцы часто связаны с потерей упругости уплотнений или деформацией соединений. Повреждения штуцеров приводят к локальной перегрузке и нарушению герметичности. Неисправность предохранительных устройств лишает систему последнего барьера безопасности. Испытания на герметичность позволяют выявить утечки под рабочим или пробным давлением. Контроль соединений направлен на оценку состояния крепежа и уплотнений. Функциональная проверка предохранительных устройств подтверждает их способность срабатывать в заданных режимах.
Комплексное диагностирование и оценка остаточного ресурса
Эффективная диагностика основана на сочетании методов НК, поскольку каждый из них выявляет лишь определенный тип повреждений. Расчет допустимой толщины выполняется с учетом фактического состояния металла и условий эксплуатации. Критерии пригодности к эксплуатации определяются нормативными документами и результатами обследования. Итогом является оформление заключения, которое фиксирует текущее состояние сосуда и допустимые режимы дальнейшей работы.
Заключение
Наиболее опасными являются дефекты, сочетающие скрытый характер развития, высокую скорость деградации, такие как коррозионное растрескивание или усталостные трещины. Раннее выявление повреждений позволяет предотвратить аварийные ситуации и оптимизировать затраты на ремонт. Регулярное обследование сосудов под давлением является не формальной процедурой, а инструментом управления рисками, обеспечения устойчивой работы опасных производственных объектов.
