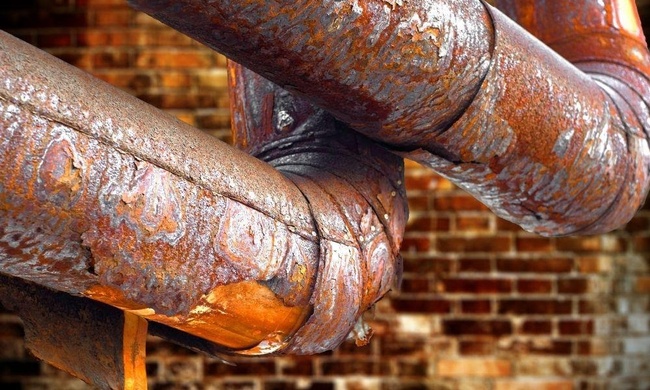

Коррозия газопроводов возникает из-за электрохимического взаимодействия металла с окружающей средой. Вода, растворенные соли, кислород и электрические потенциалы создают условия, при которых сталь постепенно теряет металл на отдельных участках поверхности. Без защитных мер процесс приводит к уменьшению толщины стенки трубы, утечкам газа и дорогостоящим аварийным работам.
Снизить риск разрушения позволяют три основных решения:
- изоляционные покрытия, исключающие контакт металла с окружающей средой;
- катодная или протекторная защита, подавляющая электрохимические процессы;
- регулярный контроль технического состояния трубопровода.
Почему металл газопровода начинает разрушаться
Стальная труба не ржавеет равномерно по всей поверхности. На отдельных участках возникают зоны с разным электрохимическим потенциалом. Если на поверхности присутствует влага, содержащая растворенные соли, образуется своеобразный электролит. В результате одна часть металла становится анодом, другая — катодом.
На анодном участке атомы железа переходят в раствор в виде ионов. Стенка трубы постепенно теряет толщину, хотя внешние признаки повреждения могут долго оставаться незаметными. Именно поэтому локальная коррозионная язва часто оказывается опаснее равномерного поверхностного ржавления.
Какие факторы ускоряют развитие коррозии
Скорость разрушения зависит не только от свойств металла. На состояние трубопровода одновременно влияют несколько факторов:
- влажность грунта;
- содержание растворенных солей;
- кислотность почвы;
- наличие блуждающих токов;
- состояние изоляционного покрытия;
- температура окружающей среды;
- ошибки при монтаже и эксплуатации.
Чем выше электропроводность грунта, тем легче протекают электрохимические реакции. По этой причине трубопроводы в заболоченных и глинистых грунтах обычно подвергаются более интенсивному разрушению, чем аналогичные конструкции в сухих песчаных почвах.

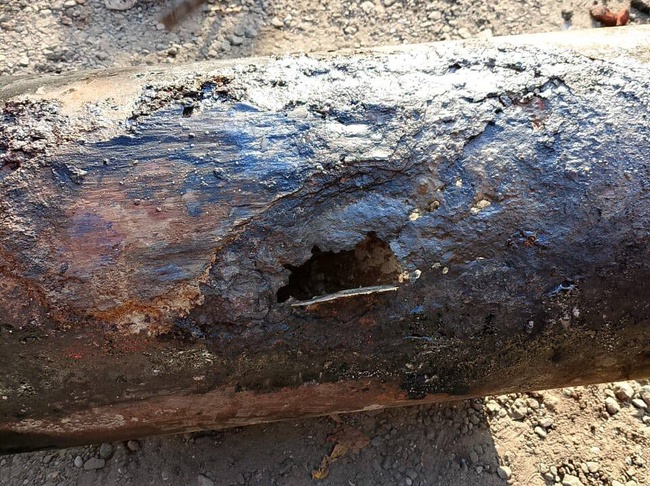

Как свойства грунта влияют на срок службы трубопровода
Подземный газопровод постоянно контактирует с окружающим грунтом через защитное покрытие и возможные дефекты изоляции. Агрессивность среды определяется не только влажностью, но и химическим составом почвы.
Песчаный грунт быстро отводит воду и содержит меньше электролита вокруг трубы. Глинистый грунт способен удерживать влагу длительное время, создавая условия для непрерывного протекания электрохимических процессов. Дополнительное влияние оказывают растворенные соли, уровень pH и активность сульфатредуцирующих бактерий, которые способны ускорять локальное разрушение металла.
Одинаковые трубы, уложенные в разных геологических условиях, могут иметь разницу в сроке службы в несколько десятков лет.
Почему небольшие повреждения покрытия опаснее крупных дефектов
Изоляционное покрытие предназначено для разрыва контакта между металлом и окружающей средой. Пока слой остается целым, скорость коррозии минимальна. Проблема возникает после появления трещин, царапин или отслоений.
Небольшой дефект часто оказывается опаснее, чем кажется на первый взгляд. Площадь повреждения мала, поэтому коррозионный ток концентрируется на ограниченном участке поверхности. В результате образуется глубокая язва, которая способна быстро уменьшить толщину стенки трубы до критических значений.
Именно локальная коррозия чаще становится причиной сквозных повреждений трубопровода.

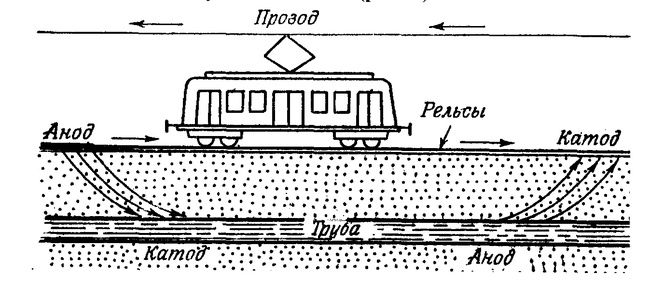

Откуда берутся блуждающие токи и чем они опасны
Блуждающие токи появляются рядом с объектами, использующими постоянный электрический ток: электрифицированными железными дорогами, трамвайными линиями, промышленными предприятиями и энергетической инфраструктурой. Часть тока распространяется через грунт и может использовать металлический трубопровод как проводник.
Наиболее опасным считается участок выхода тока из трубы обратно в землю. В этой точке начинается ускоренное растворение металла. Скорость разрушения может многократно превышать показатели обычной почвенной коррозии.
Дополнительное воздействие на трубопроводы способны оказывать высоковольтные линии электропередачи и силовые кабели, создающие наведенные электрические потенциалы.
Какие виды коррозии встречаются на газопроводах
Условия эксплуатации определяют характер разрушения металла.
Атмосферная коррозия развивается на открытых участках под воздействием кислорода и влаги. Почвенная коррозия характерна для подземных коммуникаций и зависит от свойств грунта. Электрохимическая коррозия связана с образованием анодных и катодных зон на поверхности металла.
Наиболее сложной для обнаружения считается язвенная коррозия. В отличие от равномерного ржавления она поражает отдельные точки, но способна значительно быстрее привести к появлению сквозного дефекта.
Как работают современные защитные покрытия
Полимерные покрытия создают физический барьер между металлом и окружающей средой. Их задача заключается не в замедлении реакции, а в предотвращении самого контакта трубы с влагой, кислородом и электролитами.
Даже качественная изоляция не обеспечивает абсолютную защиту на весь срок эксплуатации. Подвижки грунта, механические повреждения и естественное старение материалов могут привести к появлению дефектов. По этой причине изоляционное покрытие обычно рассматривают как первый уровень защиты, а не как единственное средство предотвращения коррозии.
Для чего применяется катодная защита
Катодная защита изменяет электрохимическое состояние трубопровода таким образом, чтобы сталь перестала выполнять роль анода. Для этого используется внешний источник постоянного тока, создающий необходимый защитный потенциал.
Если изоляция предотвращает контакт металла со средой, то катодная защита воздействует непосредственно на механизм коррозии. Даже при наличии отдельных повреждений покрытия скорость разрушения остается минимальной.
Такой подход особенно эффективен для магистральных и распределительных сетей большой протяженности, где невозможно полностью исключить появление дефектов изоляции.
В чем отличие протекторной защиты от катодной
Протекторная защита использует другой источник защитного потенциала. Вместо внешнего питания к трубопроводу подключают магниевые, цинковые или алюминиевые протекторы.
Эти элементы обладают более отрицательным электрохимическим потенциалом и разрушаются раньше основной конструкции. По сути протектор принимает коррозионное воздействие на себя, сохраняя трубопровод.
Преимуществом метода является автономность. Ограничение связано с необходимостью периодической замены протекторов после их полного расходования.
Почему контроль состояния трубопровода остается обязательным
Даже многоуровневая система защиты требует регулярного наблюдения. Коррозионные процессы способны развиваться скрыто и долго не проявляться внешними признаками.
Для оценки состояния сети используют измерение защитных потенциалов, обследование изоляции, внутритрубную диагностику, ультразвуковой контроль толщины стенки и поиск утечек. Именно поэтому обслуживание и ремонт газопроводов рассматриваются как неотъемлемая часть обеспечения промышленной безопасности.
Обнаружение дефекта на ранней стадии позволяет устранить проблему до возникновения аварийной ситуации и избежать значительных затрат на восстановление поврежденного участка.
Какие меры обеспечивают максимальный срок службы газопровода
Наибольшую эффективность показывает комбинированная защита. Изоляционное покрытие ограничивает контакт металла с окружающей средой, катодная или протекторная система подавляет электрохимические процессы, а регулярный мониторинг позволяет своевременно выявлять отклонения.
Каждый из этих элементов компенсирует ограничения других методов. Именно поэтому современные газораспределительные и магистральные сети строятся по принципу многослойной защиты, где надежность обеспечивается не отдельным решением, а совместной работой нескольких технологий.
